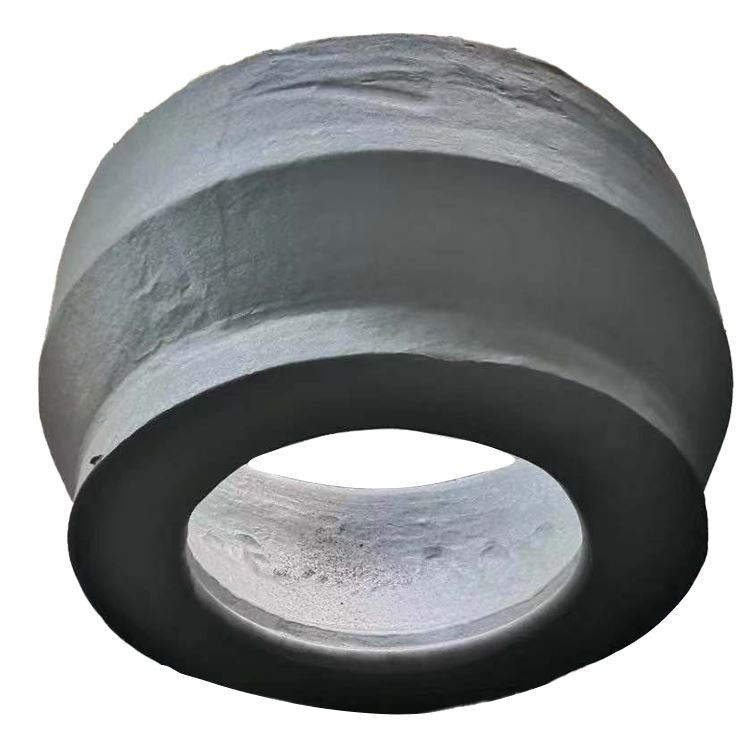

2618 grandes formas de alumínio

2618 Os grandes falhas da liga de alumínio são componentes de liga de alumínio de alta temperatura especializados, projetados para manter excelente desempenho de força e fadiga a temperaturas elevadas (normalmente até 250 graus a 300 graus e ainda mais alumos de alumínio a mais, alumos de alumínio de alta resistência) {4.}} ou 60, alumínio de alumínio de alta resistência) {4.}} 60, alumínio de alta resistência, como alumínio de alumínio de alta resistência) (4075, como alumínio de alumínio de alta resistência) {4.}}, de alumínio de alta resistência, como alumínio de alumínio de alta resistência) (407, como alumínio de alumínio de alta resistência) .}} 60, de alumínio de alumínio de alta resistência) ({4}. series, distinguished by its inclusion of nickel (Ni) and iron (Fe) elements. These elements form stable dispersoids at high temperatures, significantly enhancing the alloy's thermal stability and high-temperature mechanical properties. The manufacturing of large die forgings ensures material density, grain refinement, and continuous grain flow, characteristics crucial for components operating under demanding high-temperature and cyclic load conditions. 2618 large forgings are widely used in aerospace engine components (e.g., compressor blades, casings, pistons, piston pins), high-performance racing components, and other applications requiring a balance of lightweighting and high-temperature desempenho .

Elementos de liga primária:

Cobre (Cu): 1.8-2.7% (elemento de fortalecimento principal, formas al₂cu)

Magnésio (mg): 1.3-1.8% (se fortalece sinergicamente com cobre e forma a fase mg₂si)

Níquel (ni): 0.8-1.4% (melhora a força e a estabilidade da alta temperatura, formas al₃ni, etc .)

Ferro (Fe): 0.8-1.4% (melhora a força e a estabilidade da alta temperatura, formas al₃fe, etc .)

Silício (SI): 0.10-0.30% (otimiza a resposta do tratamento térmico)

Material base:

Alumínio (AL): Equilíbrio

Impurezas controladas:

Zinco (Zn): 0,25% max

Manganês (MN): 0,10% max

Titânio (TI): 0,10% max

Cromo (CR): 0,10% max

Outros elementos: 0,05% no máximo cada, 0,15% total total

Processo de fabricação (para grandes formas de matriz): A produção de 2618 grandes formas de matriz é extremamente sensível à temperatura de forjamento, quantidade de deformação e controle do processo de tratamento térmico, com o objetivo de maximizar sua força e estabilidade de alta temperatura .

Preparação de matéria-prima e lingotes de tamanho grande:

High-quality, low-impurity 2618 large-size ingots are selected as forging billets. Ingot production requires advanced casting techniques (such as semi-continuous casting) to ensure uniform internal structure, absence of macroscopic defects, and minimal segregation. Special attention is paid to the uniform distribution of Ni and Fe.

Os lingotes devem passar por análise estrita de composição química e inspeção ultrassônica para garantir a qualidade metalúrgica .

Pré-forjamento de várias passagens (perturbador e desenho):

Grandes lingotes normalmente passam pela primeira vez, perturbando e desenhando pré-forjamento para quebrar estruturas grossas, refinar grãos, eliminar porosidade interna e segregação e formar uma estrutura uniforme e de granulação fina com fluxo de grãos contínuos .

A pré-forjamento é realizada em grandes prensas hidráulicas ou petrolíferas, com controle preciso da temperatura e quantidade de deformação .

Corte:

Os tarugos são cortados com precisão de acordo com as dimensões pré-forjadas e os requisitos finais de forjamento .

Aquecimento:

Bailetes grandes são uniformemente e lentamente aquecidos em fornos de forjamento grandes avançados para garantir a penetração completa do calor . A faixa de temperatura de forjamento para 2618 é estreita e requer controle rigoroso (normalmente 430-470}}} grau), evitando o superaquecimento que pode causar limites de grãos e fusão e}}}}} »/Fe Dispersing Dispers

Grande formação de forjamento de matriz:

One or more precise strikes/pressures are applied on 10,000-ton or even tens of thousands of tons large hydraulic presses or forging hammers. Die design is extremely complex, utilizing CAE simulation techniques to precisely predict metal flow, temperature fields, and stress fields, ensuring metal flow lines follow the complex contour of the part and achieve near-net Shaping .

Forjamento passo a passo: Para peças extremamente complexas ou muito grandes, a forjamento pode ser conduzida em múltiplas matrizes e etapas para formar gradualmente a forma final .

Aparar:

Após o forjamento, o flash pesado em torno da periferia da forjamento grande é removido .

Tratamento térmico:

Tratamento térmico da solução: A forjamento grande é aquecida em um forno de tratamento térmico grande com precisão controlado a aproximadamente 530 graus ± 5 graus e mantido por tempo suficiente para permitir que os elementos de liga se dissolvam completamente na solução sólida . é necessária uniformidade de temperatura extremamente alta .}

Extinção: Resfriamento rápido da temperatura de solução . Para grandes foros, grandes tanques de têmpera são normalmente usados para a extinção da água morna (aprox . 60-100 grau) para reduzir o estresse de extinção e o risco de rachadura, garantindo o fortalecimento suficiente .}}}}}}}}}}}}}

Tratamento com envelhecimento:

T61 Temper: Este é o temperamento mais comumente usado para 2618, alcançado através do envelhecimento artificial (normalmente em 190-200 grau por um tempo de retenção mais longo, como 10-20 horas) para alcançar o fortalecimento . o processo de envelhecimento requer controle preciso para garantir a estabilidade dos precipitados e otimal.

Alívio de tensão de tração/compressão grande (e . g ., t6151):

Após a extinção, os grandes seios normalmente requerem alívio do estresse usando grandes máquinas de tração ou compressão para reduzir significativamente o estresse residual de têmpera, minimizar a distorção da usinagem e melhorar a estabilidade dimensional . Esta etapa é particularmente crítica para grandes componentes; Para peças de serviço de alta temperatura, o estresse residual pode afetar o comportamento da fluência e a vida de fadiga térmica .

Acabamento e inspeção:

Deburrendo, peening (melhora o desempenho da fadiga), inspeção dimensional, verificações da qualidade da superfície .

Finalmente, testes não destrutivos abrangentes (e . g ., ultrassônicos, penetrantes, corrente de redemoinho) e testes de propriedade mecânica são realizados para garantir que o produto atenda às especificações aeroespaciais ou relevantes mais altas .}}}}}}}}}}}}

2618 large die forgings in the T61 temper exhibit unique high-temperature strength, good room-temperature strength, and excellent fatigue performance, making them a preferred choice for high-temperature applications. Their performance indicators are usually strictly required by aerospace or special industrial standards, with guaranteed values distinguished for longitudinal (L), transverse (LT), and short-transverse (ST) Instruções .

Uniformidade da propriedade e anisotropia:

O tamanho e o peso de grandes esquecedores tornam a uniformidade da propriedade mecânica interna um desafio, especialmente em relação ao desempenho de alta temperatura ., no entanto, processos avançados de forjamento e tratamento térmico maximizam a uniformidade da propriedade .

O controle preciso do fluxo de grãos permite o desempenho ideal nas principais direções de carregamento e melhora as propriedades transversais e curtas-transversas, reduzindo a anisotropia geral, particularmente para desempenho de alta temperatura em áreas críticas .

A microestrutura de 2618 grandes formas de morte é a garantia fundamental de sua força de alta temperatura, resistência à fluência e desempenho de fadiga .

Principais recursos microestruturais:

Estrutura de grãos refinados, uniformes e densos:

After upsetting and die forging with a large forging ratio, coarse as-cast grains are thoroughly broken down, forming fine, uniform, and dense recrystallized grains. This eliminates casting defects such as porosity, gas pockets, and segregation, significantly improving the material's ductility, toughness, and fatigue life.

Dispersóides estáveis formados por elementos Ni e Fe (E . g ., al₃ni, al₉feni) efetivamente prende limites de grãos em altas temperaturas, inibindo o crescimento e a fluência dos grãos, mantendo assim o fortalecimento fino de grãos .}}}}}}}

Fluxo de grãos contínuos altamente conforme para a forma de peça:

Esta é a característica e vantagem mais significativas de grandes formas de matriz ., à medida que o metal flui plasticamente dentro da cavidade grande, seus grãos são alongados e formam linhas de fluxo fibrosas contínuas que estão de perto com as estruturas externas e internas complexas da Parte .}

This grain flow alignment with the part's primary stress direction under actual operating conditions effectively transfers loads, significantly improving the part's fatigue performance, impact toughness, and high-temperature creep and thermal fatigue resistance in critical stress areas (e.g., large connection holes, corners, varying cross-sections). In large components, the control and A continuidade do fluxo de grãos é crucial para a integridade estrutural geral .

Controle preciso e distribuição uniforme das fases de fortalecimento (precipitados):

After strictly controlled solution heat treatment and aging, primary strengthening phases (e.g., Al₂Cu, S' phase Al₂CuMg, and stable intermetallic compounds formed by Ni/Fe) precipitate uniformly in the aluminum matrix with optimal size, morphology, and spacing.

For large 2618 forgings, the aging treatment (T61 temper) aims to form strengthening phases with extremely high stability at elevated temperatures, particularly those rich in Ni and Fe intermetallic compounds, which are resistant to coarsening and dissolution, thereby ensuring the alloy's long-term mechanical properties at high temperatures.

Alta limpeza metalúrgica e baixa taxa de defeito:

Large die forgings have a dense internal structure, free from casting defects. Through strict control of raw material impurity content, the formation of harmful iron-rich or silicon-rich phases is reduced, thereby ensuring the material's toughness, fatigue life, and damage tolerance. Large forgings for aerospace applications typically require extremely low levels of non-metallic inclusions and are ensured by 100% de inspeção ultrassônica para a qualidade interna .

2618 A grande liga de alumínio que os perdoos são normalmente aplicados em campos com requisitos estritos para precisão dimensional e tolerâncias geométricas, e podem alcançar a produção complexa e próxima da rede .

Capacidade de personalização:

Grandes esquecedores são tipicamente altamente personalizados, produzidos com base em modelos CAD complexos e desenhos de engenharia fornecidos pelos clientes .

Os fabricantes devem possuir recursos fortes de design e fabricação de matrizes, bem como equipamentos de forjamento e tratamento térmico ultra-grande .

Serviços completos podem ser fornecidos, desde pré-forjamento de matéria-prima, forjamento de matriz, tratamento térmico, alívio do estresse até usinagem áspera/acabamento .

As propriedades da liga 2618 são altamente dependentes do tratamento térmico, especialmente o tratamento de envelhecimento . para grandes foros, a uniformidade e a profundidade do tratamento térmico são desafios -chave .

Orientação de seleção de temperamento:

T61 Temper: Este é o temperamento padrão e preferido para grandes 2618 peças, proporcionando força, resistência à fluência e desempenho de fadiga térmica exigida por 2618 liga a altas temperaturas .

T6151 Temper: Para seguros grandes ou de espessura ou de precisão, a escolha do temperamento T6151 pode efetivamente reduzir o estresse residual de têmpera, minimizando a distorção da usinagem e melhorando a estabilidade dimensional, o que é crucial para manter ajustes precisos e reduzir as concentrações de estresse em altas temperaturas .}}}}}}}}}}}}}}}

A usinagem de 2618 grandes seios de matriz geralmente requer ferramentas de corte de alto desempenho e processos otimizados; Sua soldabilidade é ruim .

Orientação de fabricação:

MACHINABILIDADE: 2618 em T61 Temper tem alta dureza; Sua usinabilidade é boa, mas sensível ao desgaste da ferramenta . para componentes grandes, com grandes subsídios de usinagem, ferramentas de alta rigidez de alta potência e ampla lubrificação de resfriamento .

Estresse residual: Large forgings have high residual stress after quenching. The T6151 temper (including tensile stress relief) can effectively control machining distortion, which is crucial for the dimensional stability and creep performance of high-temperature components. In precision machining of large components, a multi-stage machining strategy, including roughing-stress relief-finishing, should be empregado .

Soldabilidade: Conventional fusion weldability of 2618 alloy is very poor, highly prone to hot cracking and severe loss of joint strength, and not suitable for structural welding. For connection applications, high-strength bolted connections or riveting are typically used, or in special cases, solid-state welding (such as Friction Stir Welding FSW) or brazing/diffusion bonding may be considered, with strict evaluation of their impact on overall Desempenho de alta temperatura .

A resistência à corrosão de 2618 grandes formas de liga de alumínio é relativamente geral, especialmente em ambientes úmidos ou de cloreto, exigindo proteção adicional .

Estratégias de proteção contra corrosão:

Seleção de liga e temperamento: O teor de cobre da 2618 liga torna sua resistência à corrosão inferior às ligas da série 6xxx, mas essa troca é normalmente aceita para obter desempenho de alta temperatura .

Tratamento de superfície:

Anodizando: O método de proteção mais comum e eficaz, formando um filme denso de óxido na superfície de forjamento, aumentando a corrosão e a resistência ao desgaste . para componentes grandes, o tamanho do tanque de anodização e o controle de processo são cruciais .

Revestimentos de conversão química: Sirva como bons iniciadores para tintas ou adesivos, fornecendo proteção adicional à corrosão .

Sistemas de revestimento de alto desempenho: Os revestimentos anticorrosão de alto desempenho de várias camadas podem ser aplicados em ambientes extremamente corrosivos, especialmente em zonas de exposição de alta temperatura .

Gerenciamento de corrosão galvânica: Quando em contato com metais incompatíveis, medidas estritas de isolamento (E . g ., juntas, revestimentos isolantes, selantes) devem ser tomados para evitar corrosão galvânica, o que é particularmente importante em grandes estruturas complexas .}}}}}}}

As propriedades físicas de 2618 grandes perdoas de liga de alumínio são os principais dados de entrada no design de componentes estruturais de alta temperatura .

Considerações de design:

Força de alta temperatura e estabilidade: 2618 A retenção de força na faixa de temperatura de 200-300} é muito superior a outras ligas de alumínio comuns, que é sua vantagem principal .

Excelente desempenho de fadiga e resistência à fluência: O processo de forjamento combinado com as características da liga o torna adequado para componentes do motor submetidos a cargas cíclicas de alta temperatura .

Razão final de força / peso (em altas temperaturas): Fornece uma excelente proporção de força / peso em ambientes de alta temperatura, ideal para obter redução de peso e melhorar a proporção de empuxo-peso em mecanismos aero

Integração de grandes formas complexas: A grande forjamento de matriz pode produzir geometrias complexas em forma de rede próxima, integrando várias funções, reduzindo os custos de contagem de peças e montagem, o que é crucial para as estruturas complexas dos mecanismos aeronandos .

Controle de estresse residual: Controlar o estresse residual em grandes formas é um foco essencial no design e no processamento, afetando a estabilidade dimensional e o comportamento de fluência de alta temperatura .

Limitações de design:

Alto custo: Custo da matéria -prima, custo de desenvolvimento da matriz, investimento em equipamentos de forjamento e custo de usinagem de precisão são extremamente altos, limitando seu aplicativo generalizado .

Ciclo de fabricação longo: O design e a fabricação de matrizes para seguros grandes complexos, bem como os ciclos de forjamento e tratamento térmico de várias passagens, são longos, exigindo planejamento preciso da produção .

Baixa soldabilidade: Os métodos tradicionais de soldagem de fusão geralmente não são usados para 2618 grandes estruturas de carga .

Resistência à temperatura ambiente mais baixa do que a série 7xxx: Sua resistência à temperatura ambiente não é tão alta quanto ligas de força ultra-alta como 7075, mas sua vantagem se torna significativa em altas temperaturas .

Considerações econômicas e de sustentabilidade:

Aplicações de alto valor: Grandes 2618 Esquecos são usados principalmente em campos aeroespaciais estratégicos com demandas extremamente altas por desempenho, confiabilidade e segurança, onde seu alto custo é compensado pelas melhorias significativas de desempenho e margens de segurança que eles fornecem .

Eficiência de utilização do material:

Simpatia ambiental: As ligas de alumínio são altamente recicláveis, alinhadas com os princípios de fabricação verde e economia circular .

Segurança aprimorada: O desempenho superior da alta temperatura dos perdoas aprimora diretamente a segurança de equipamentos críticos como os mecanismos aero, que é a manifestação mais alta de seu valor .

Tag: 2618 grandes perdoas de alumínio, China 2618 Grandes fabricantes de alumínio, fornecedores, fornecedores, fábrica, Placa de alumínio colorida, Placa de alumínio de grau automotivo, revestimento de forjamento de alumínio, Importador de extrusão de alumínio, Fábrica de forjamento de alumínio, Placa de alumínio reciclável
