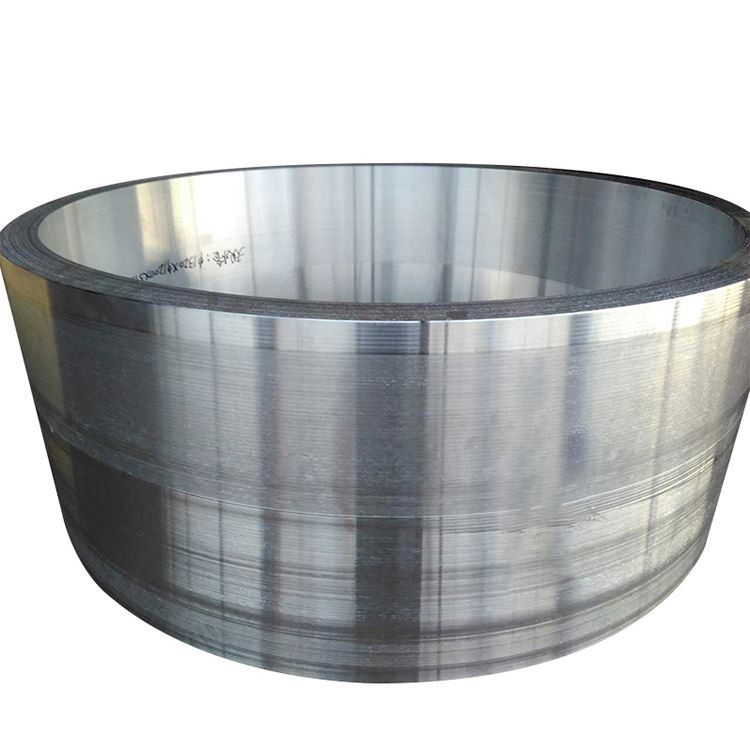

Liga de alumínio de grande diâmetro anéis forjados

Large diameter aluminum alloy forged rings are indispensable high-performance structural components in modern industry, widely used in fields demanding stringent requirements for strength, toughness, reliability, dimensional stability, and lightweighting. These rings are typically made from various grades of aluminum alloys through precise forging processes, with sizes ranging from hundreds of millimeters to several meters, e, correspondentemente, o aumento da espessura e da altura da parede . forjam propriedades mecânicas superiores, uma estrutura interna altamente densa e o fluxo de grãos otimizado ao longo da circunferência do anel, permitindo excelente desempenho sob condições operacionais extremas .

Graus de liga de alumínio comuns:

Série de alta resistência (E . g ., 2024, 7075, 7050): Usado principalmente em campos aeroespaciais, militares e outros com exigências extremas de força / peso de força .

Série resistente à corrosão/soldável (e . g ., 5052, 5083, 5a06): Amplamente aplicado em engenharia marinha, tanques de armazenamento criogênico, vasos de pressão e outras áreas que requerem alta resistência à corrosão, soldabilidade e resistência criogênica .

Série estrutural geral (e . g ., 6061, 6082): Adequado para estruturas gerais de engenharia, resistência ao equilíbrio, usinabilidade e custo .

Processo de forjamento premium para anéis de grande diâmetro: Produzir anéis forjados de liga de alumínio de grande diâmetro é um processo intensivo em tecnologia e que exige equipamentos, com ênfase particular na qualidade interna e uniformidade microestrutural:

Melt e preparação de lingote:

Os elementos primários de alumínio e liga de alta pureza são selecionados .

Tecnologias avançadas de fusão, refino, filtragem e desgaseidade (E . g ., snif, desgaseificação de vácuo, agitação eletromagnética) são empregados para garantir a limpeza de fusão ultra-alta, minimizar inclusões e teor de gás.}}}

Os grandes sistemas de fundição de reflexão direta (DC) são usados para produzir lingotes de grande diâmetro com dimensões estáveis e estrutura interna uniforme, atendendo aos requisitos para forjamento subsequente em larga escala .

Tratamento de homogeneização do lingot:

Grandes lingotes passam por longa duração (normalmente dezenas de horas), o tratamento de recozimento de homogeneização em vários estágios para eliminar a macroseGation, garante uma distribuição mais uniforme de elementos de liga e melhorar a ductilidade do lingote, preparando-os para forjamento subsequente em larga escala .}

Preparação e inspeção de tarugos:

Condicionamento da superfície do lingote (escalpeamento ou moagem) para remover defeitos de superfície .

A inspeção 100% ultrassônica estrita é realizada para garantir que o lingote esteja livre de defeitos internos que possam afetar a qualidade do forjamento e o desempenho final do produto (E . g ., rachaduras, porosidade, grandes inclusões) .}

Pré -aquecimento: o lingote ou a pré -forma é aquecido uniformemente na faixa de temperatura de forjamento precisa para garantir a ductilidade ideal e a deformação uniforme durante a modelagem .

Sequência de forjamento:

Perturbador e pré-forjamento: O lingote é submetido a operações multidirecionais, múltiplas perturbadoras e desenhando em grandes prensas hidráulicas para quebrar a estrutura do chast, eliminar grãos grandes e formar uma forma de pré-forma adequada (e .} g., disco ou pancake) .}}

Piercing: Um orifício central é formado na imprensa perfurando ou expandindo o material sobre um mandril, criando uma estrutura preliminar do anel . Esse processo compacta ainda mais o material e refina a microestrutura .

Formação de rolagem do anel: Isso é crucial para formar anéis de grande diâmetro . em grandes máquinas de rolamento de anel vertical ou horizontal, a compressão radial e axial contínua é aplicada ao almôneo do anel, que reduz o rolo de fossa e a rolagem, o rolo de rolagem, o rolo de rolagem, o rolo de rolagem, que reduz o roll, o roll}}}}}}}}}}}}}}}}}}}}} A circunferência do anel, melhorando significativamente as propriedades mecânicas circunferenciais e aprimorando ainda mais a densidade do material .

Acabamento de forjamento de morrer (opcional): Para anéis com formas mais complexas ou requisitos de precisão dimensional extremamente alta, a modelagem final pode ser realizada em grandes prensas de forjamento de matriz para obter dimensões geométricas precisas e bom acabamento superficial .

Tratamento térmico:

Depending on the alloy grade and final performance requirements, solution treatment, quenching, and aging treatment (for heat-treatable alloys) or stabilization treatment (for non-heat-treatable alloys) are performed. Heat treatment processes are crucial for the microstructural uniformity and stress control of large diameter rings, possibly requiring special cooling media and quenching methods to ensure uniform cooling and reduce residual estresse .

Acabamento e inspeção:

Deburrendo, endireitar, inspeção dimensional, verificações de qualidade da superfície, etc. .

Finalmente, testes não destrutivos abrangentes (E . g ., UltraSonic, Penetrant, Foucand Current) são realizados para garantir que a qualidade interna e da superfície do produto cumpra totalmente os padrões e os requisitos do cliente.

As propriedades mecânicas dos anéis forjados de liga de alumínio de grande diâmetro dependem do grau de liga selecionado, do temperamento do tratamento térmico e da otimização do processo de forjamento . Geralmente, os anéis forjados oferecem as seguintes vantagens:

Faixa de desempenho típica (dependendo da liga e temperamento):

Resistência à tração final: 170 MPa - 600 MPA

Força de escoamento (0,2%): 60 MPa - 550 MPA

Alongamento: 7% - 28%

Dureza: 40 hb - 180 hb

Força de fadiga: 70 MPa - 200 MPA

Tenacidade à fratura (k1c): 20 mpa√m - 45 mpa√m

A microestrutura de anéis forjados de liga de alumínio de grande diâmetro é a garantia fundamental de suas excelentes propriedades macroscópicas:

Principais recursos microestruturais:

Estrutura de grãos e fluxo de grãos:

Após o forjamento, especialmente os grãos grossos e grossos são quebrados e reorientados, formando grãos recristalizados finos e equiaxados e/ou grãos não recristalizados alinhados com a direção principal de deformação .

Grain flow is a unique characteristic of forgings, referring to the fibrous structure formed by internal metal grains during plastic deformation along the contour and stress direction. In large diameter forging rings, grain flow is uniformly distributed along the ring's circumference, providing excellent circumferential strength, fatigue resistance, and toughness.

Dispersóides formados por elementos de liga (e . g ., al₃zr, almncr) inibem efetivamente o crescimento e a recristalização dos grãos, mantendo o refinamento de grãos .

Alta densidade e eliminação de defeitos:

A imensa pressão aplicada durante o processo de forjamento fecha completamente defeitos internos, como porosidade, cavidades de encolhimento e bolsos a gás, que podem surgir durante o elenco, melhorando significativamente a densidade do material .

Reduz as inclusões e a macrosegregação não metálicas, levando a uma microestrutura mais uniforme .

Distribuição de fase de fortalecimento:

Precise control over heat treatment processes ensures uniform and fine precipitation and distribution of strengthening phases (e.g., Mg₂Al₃ in 5xxx series, or Al₂CuMg, MgZn₂ in 2xxx/7xxx series) within the grains and at grain boundaries, maximizing the alloy's strengthening potential.

A morfologia e a distribuição de precipitados nos limites dos grãos também são estritamente controlados para otimizar a resistência à rachadura de corrosão ao estresse .

A faixa de tamanho de liga de alumínio de grande diâmetro é muito ampla e pode ser fabricada de acordo com os requisitos específicos do cliente .

Capacidade de personalização:

Anéis forjados personalizados com vários tamanhos, Shapes (E . G ., não-circular, cônico), e os requisitos de tolerância podem ser produzidos de acordo com desenhos detalhados dos clientes e especificações técnicas .

Normalmente oferecido em condições de usinada usinada ou acabada para reduzir os custos e o tempo de processamento do cliente .

5. Designações de temperamento e opções de tratamento térmico

A liga de alumínio de grande diâmetro pode ser fornecida em vários tempers de tratamento térmico, dependendo do tipo de liga e dos requisitos finais de aplicação .

Orientação de seleção de temperamento:

Requisitos de força: 7xxx Series T6 Temper oferece a maior resistência, mas sua sensibilidade do SCC deve ser considerada .

Resistência à corrosão: Série 5xxx (H116/H321) e 7xxx Series T73/T74 Os tempers são a melhor opção .

Soldabilidade: As ligas da série 5xxx e 6xxx têm excelente soldabilidade . A soldagem convencional de fusão geralmente não é recomendada para série 2xxx e 7xxx .

Ambiente de serviço: Requisitos específicos para ambientes marinhos, ambientes criogênicos, vasos de pressão, etc .

A usinagem de anéis forjados de liga de alumínio de grande diâmetro geralmente requer grandes ferramentas de alta rigidez e estratégias de usinagem especializadas .

Orientação de fabricação:

MACHINABILIDADE: As ligas de alumínio geralmente têm boa máquinabilidade, mas a viscosidade e o embrulho de chips são questões comuns . ferramentas nítidas com ângulos de ancinho grandes, ângulos de alta hélice, combinados com lubrificantes de resfriamento eficientes e bons sistemas de evacuação de chip, são necessários .}

Gerenciamento de estresse residual: Esquecos de tamanho grande são propensos a tensões residuais significativas durante a têmpera e a usinagem, o que pode levar à distorção . métodos de alívio de estresse, como alongamento (TXX51), compressão ou alívio de estresse vibratório, podem ser empregados .

Tratamento de superfície: Os tratamentos de revestimento de anodização, pintura ou conversão podem ser aplicados dependendo do ambiente de serviço e dos requisitos estéticos .

A resistência à corrosão de liga de alumínio de grande diâmetro, anéis forjados é uma vantagem fundamental para sua aplicação em ambientes severos .

Sistemas de proteção:

Seleção de liga e temperamento: Selecione Graus de liga e tempers de tratamento térmico com resistência à corrosão inerentemente superior (E . g ., série 5xxx H116/H321 ou 7xxx Series T73/T74) .

Tratamento de superfície:

Anodizando: O método de proteção mais comum, formando um filme de óxido denso e duro que aprimora a corrosão e a resistência ao desgaste .

Revestimentos de conversão química: Sirva como excelentes iniciadores para tinta ou adesivos, fornecendo proteção básica .

Sistemas de pintura/revestimento: Primers de epóxi de alto desempenho e topetela de poliuretano fornecem proteção a longo prazo em ambientes marítimos e industriais .

Considerações de design: Evite áreas de aprisionamento da água e corrosão de fendas; Aplique o isolamento galvânico quando em contato com metais diferentes .

Considerações de design:

Leve: A baixa densidade de ligas de alumínio permite que anéis de grande diâmetro obtenham redução significativa de peso, oferecendo benefícios econômicos e de desempenho substanciais em aplicações aeroespaciais, transporte ferroviário e marítimo .

Faixa de temperatura operacional: Deve ser determinado com base no tipo de liga e no ambiente de aplicativos, evitando um serviço de longo prazo em altas temperaturas que podem levar à degradação do desempenho .

Equilíbrio de força e rigidez: Através do projeto de seção razoável e seleção de ligas, garanta rigidez suficiente para evitar deformação excessiva enquanto atende aos requisitos de força .

Adaptabilidade ambiental: Considere fatores como corrosividade, faixa de temperatura, vibração e cargas de impacto do ambiente de trabalho .

Controle de qualidade para anéis forjados de liga de alumínio de grande diâmetro é extremamente rigoroso, abrangendo todas as etapas, desde matérias -primas até a entrega acabada de produto .

Procedimentos de teste padrão:

Certificação de matéria -prima: Rastreabilidade de lingotes, verificação da composição química, número de calor, data de produção, etc .

Controle de qualidade de derretimento e lingote: Análise elementar on -line, medição do conteúdo de hidrogênio, monitoramento de eficiência do filtro, detecção de falhas ultrassônicas .

Monitoramento do processo de forjamento: Monitoramento em tempo real dos perfis de temperatura, quantidades de deformação, pressão, condição de matriz, etc .

Monitoramento do processo de tratamento térmico: Uniformidade da temperatura do forno, tempo, taxa de resfriamento, temperatura da mídia de extinção, etc .

Inspeção de precisão dimensional e geométrica: Inspeção abrangente de diâmetros externos e internos, espessura da parede, altura, planicidade, concenticidade, etc ., usando máquinas de medição de coordenadas de alta precisão (CMMS), scanners a laser, etc .}

Teste de propriedade mecânica:

Amostragem: As amostras são retiradas de locais críticos (normalmente direções circunferenciais e radiais do anel) de acordo com as dimensões de forjamento e os requisitos padrão para teste .

Testes: Tração (UTS, YS, EL), dureza, resistência ao impacto, fadiga, resistência à fratura, estresse por corrosão (SCC) .

Teste não destrutivo (NDT):

Teste ultrassônicoInspeção volumétrica de 100% de todo o anel, o método mais eficaz para detectar defeitos internos (como inclusões, porosidade, rachaduras, corrosão intergranular), frequentemente exigido para atender aos padrões aeroespaciais, como AMS 2630 classe AA.

Teste penetrante: Detecta defeitos superficiais e próximos à superfície .

Testes atuais de redemoinho: Detecta defeitos de superfície e na superfície próxima, particularmente para materiais condutores .

Teste radiográfico (RT): Usado para reinspeção interna de defeitos em áreas críticas específicas .

Análise microestrutural: Exame metalográfico para avaliar o tamanho dos grãos, fluxo de grãos, grau de recristalização, distribuição precipitada, tipos de defeitos, etc. .

Medição da rugosidade da superfície.

Padrões e certificações:

Conseguir com ASTM B247, AMS (especificações de materiais aeroespaciais), EN (padrões europeus), GB/T (padrões nacionais chineses), etc .

Certificações do sistema de qualidade: ISO 9001, AS9100 (aeroespacial) .

EN 10204 Tipo 3 . 1 ou 3.2 Relatórios de teste de material podem ser fornecidos e a certificação de terceiros pode ser organizada mediante solicitação do cliente.

A liga de alumínio de grande diâmetro é um papel crítico em vários setores da indústria de alta tecnologia e pesados devido ao seu excelente desempenho geral .

Áreas de aplicação primárias:

Aeroespacial: Invólucros de motor de aeronave, anéis de componentes da turbina, anéis de carga do equipamento de aterrissagem, tanques de combustível de foguetes de conexão, anéis estruturais da nave espacial, etc .

Indústria de energia: Anéis de equipamentos de usina nuclear, flanges de eixo da turbina eólica, flanges de vasos de pressão grande, anéis de tanque de combustível de hidrogênio, etc .

Engenharia Marinha e Offshore: Anéis de conexão estruturais de casco de navio grande, anéis de suporte críticos para plataformas de perfuração offshore, anéis de conexão de pressão submersível de alto mar, anéis de tanques de transportadora de LNG, etc .

Trânsito ferroviário:

Militares: Grandes suportes de arilaria, anéis de carga de veículos blindados, anéis de lançador de mísseis, etc .

Máquinas pesadas: Grandes corridas de rolamento, espaços em branco, anéis de rolamentos principais para máquinas de perfuração de túnel, etc .

Vantagens de design:

Leve: A baixa densidade de ligas de alumínio combinadas com o processo de forjamento permite uma redução significativa de peso em grandes componentes estruturais, melhorando a eficiência e reduzindo os custos operacionais .

Alta confiabilidade e segurança: A alta resistência, alta tenacidade, excelente resistência à fadiga e microestrutura interna densa fornecida pelo forjamento Garantir a confiabilidade a longo prazo dos componentes sob cargas extremas e ambientes complexos .

Estabilidade dimensional: Após rigoroso tratamento térmico e alívio do estresse, anéis forjados de grande diâmetro exibem boa estabilidade dimensional durante a usinagem subsequente e o serviço de longo prazo .

Resistência à corrosão: Particularmente as ligas da série 5xxx demonstram excelente resistência à corrosão em ambientes marinhos e industriais .

Flexibilidade do projeto: Através da seleção de diferentes ligas, temperaturas de tratamento térmico e processos de forjamento personalizados, vários requisitos de design complexos e exigentes podem ser atendidos .

Limitações de design:

Custo: A produção de anéis forjados de grande diâmetro requer equipamentos especializados caros e processos complexos, levando a custos iniciais mais altos .

Sensibilidade à temperatura: Algumas ligas de alumínio de alta resistência podem sofrer degradação do desempenho em ambientes de alta temperatura a longo prazo, exigindo consideração dos limites de temperatura operacional .

Soldabilidade: Algumas ligas de alta resistência têm baixa soldabilidade, o que pode exigir técnicas ou design especiais de soldagem para evitar soldagem .

Estresse residual: O processo de extinção para esquecer de tamanho grande pode gerar tensões residuais significativas, exigindo tratamentos de alívio de estresse apropriados .

Considerações econômicas e de sustentabilidade:

Valor do ciclo de vida: Embora o investimento inicial seja alto, o desempenho superior e a longa vida útil dos anéis forjados reduzem os custos de manutenção e substituição, oferecendo maior valor econômico a longo prazo .

Utilização do material: Forjamento é um processo de forma quase-rede, reduzindo efetivamente o desperdício de matéria-prima em comparação com a usinagem tradicional .

Simpatia ambiental: Ligas de alumínio são materiais totalmente recicláveis, alinhados com princípios de fabricação verde; O peso leve do produto também contribui para reduzir o consumo de energia e as emissões de carbono de produtos finais .
